紅外熱像儀對變壓器本體的檢測可以使變壓器始終處于良好的工作狀態，提高使用壽命提高使用壽命，同時避免事故的發生同時避免事故的發生。

變壓器本體由于油路管道堵塞、渦流損耗、渦流損耗、內部異常、內部異常、鐵芯絕緣不良 鐵芯絕緣不良，以及散熱器問題等容易造成變壓器本體溫度異常。

變壓器本體典型熱缺陷的主要部位及產生原因電力變壓器設備典型的發熱部位主要有以下兩個部分：

1、變壓器本體：變壓器本體局部異常發熱的主要原因是由于主變壓器漏磁導致本體局部過熱。

2、變壓器散熱器：變壓器散熱器過熱故障主要由于運行中的變壓器控制散熱油路的閥門故障，油路堵塞，或是散熱器故障或關閉造成。

變壓器本體熱缺陷特征描述：

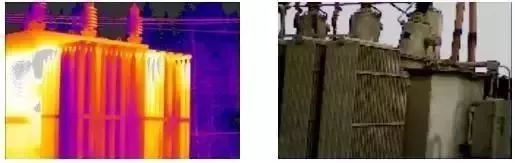

1、變壓器本體熱缺陷：最常見的異常發熱是由于變壓器漏磁的斷磁能力不好及磁場分布不均引起的渦流在該部位產生電流差和電勢差。它能引起變壓器箱體或部分連接螺桿發熱，其熱像特征是以漏磁穿過區域?yàn)橹行?，層次分明的不?guī)則圓環（如下圖所示）。

這種因渦流損耗所造成的箱體發熱其溫度一般不得超過95℃，如果超溫，需對變壓器進行停運檢修，這種缺陷可以通過采用加裝短路環的方式來消除漏磁現象。

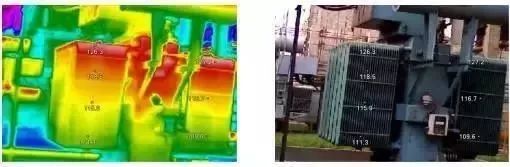

2、變壓器散熱器熱缺陷：用紅外熱像儀拍攝正常工作時變各組壓器散熱器所發出的熱量應當基本相同。而當其中某組發生故障時，當變壓器油路管道堵塞時，其熱像特征是堵塞部分的管道或散熱器因未參加油循環而呈現低溫區，其它部分溫度相對較高，兩者溫度明顯不同，熱譜圖可以清楚的反應（如下圖所示）。

變壓器熱缺陷的紅外熱像檢測依據根據DL/T 664-2008 9.3綜合致熱型設備的判斷：當缺陷是由兩種或兩種以上因素引起的，應屬于綜合判斷缺陷性質。

對于磁場和漏磁引起的過熱可依據電流致熱型設備的判據進行處理。熱缺陷的處理建議1、變壓器本體熱缺陷在DL/T 664-2008 9.3規范中并未明確給出這類缺陷的處理意見。但是根據現場實際情況，如果因渦流損耗所造成的局部箱體發熱溫度超過95℃時，則需要對該變壓器進行停運檢修，這種缺陷可以通過以下措施來避免：

1）、用硅鋼片進行磁通短路，來消除漏磁現象；

2）、將普通鐵磁性螺桿更換為非鐵磁性螺桿(如：不銹鋼材質等)。

2、變壓器散熱器熱缺陷處理建議：這類情況一般是由于變壓器油路機械故障或冷卻風機/泵工作異常所導致的。遇到這種問題時：

1）首先我們可以看一看控制散熱器油路的蝶閥是否打開。如果證實蝶閥處于打開的狀態，則應當遇停電機會對存在故障的散熱器油路進行檢查，并維修或更換存在缺陷的零件。

2）、其次我們要找到負荷高峰期間，冷卻風機/泵是否在正常工作，使它們運轉20-30分鐘，并尋找以下方面：

a）低溫電機（有沒有運轉）；

b）過熱的電機；

c）永久性故障；

d）反向流動等。

如何利用熱像儀進行變壓器本體檢測？

1、若變壓器負載較低，局部溫升不會很高，紅外熱像儀往往不能檢測出來，故在進行變壓器本體檢測前先確定該變壓器負載是否超過30％，否則有可能無法進行檢測。

2、變壓器往往直接安裝于室外（也有部分安裝在室內），其受外部環境干擾的因素也較多，我們建議：

1）、檢測時要注意盡量避免測量陽光直設，特別是避免正午進行拍攝。

2）、若在自動模式下熱圖不清晰，可先使用自動模式測量油枕的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。

3）、若現場有多臺變壓器，且工作狀態相似，請互相對比變壓器外殼溫度，這樣可及時發現變壓器本體發熱的故障。
