ZSBW 系列-可控硅無觸點交流穩壓電源

ZSBW-120(120KVA)

三相輸入/三相輸出

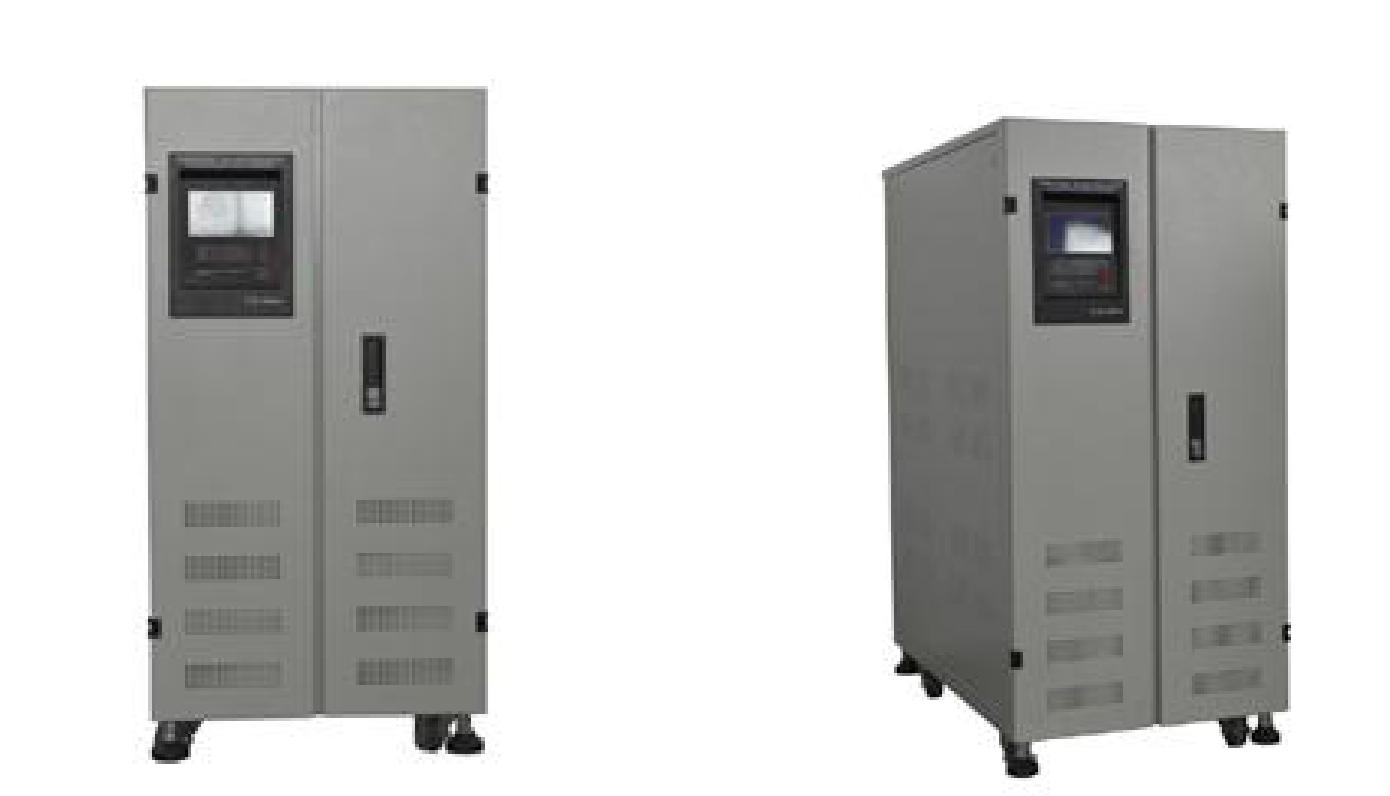

一、產品圖片說明：

名稱：ZSBW可控硅智能補償式電力穩壓器 型號：ZSBW-33120 規格：100KVA 尺寸：寬*深*高500*920*1100（mm） 重量：350Kg

• 全中文液晶顯示、五按鍵簡潔操作、256 個 事件存儲，設備左上角貼有“24 小時熱線電話”， 隨時隨地獲得公司的技術支持。

• 創新補償式專利技術，國際頂級可控硅模塊 配置，美國軍方存儲技術，高達二萬多條指令， 精確采樣、精確補償，精度更高、響應更快、效 率 99%以上。

二、產品簡介：

■ 新一代的智能穩壓器 ——ZSBW 系列可控硅智能穩壓器

1、ZSBW系列-可控硅無觸點交流穩壓器： 從原理上完全擯棄以往靠電機拖動碳刷調壓的方式，解決了機械鏈條式穩壓器所帶來的響應速度慢、接 點多、碳刷磨損嚴重，造成接觸不良，不能實現免維護無人值守的要求等缺點。

2、ZSBW系列-可控硅無觸點交流穩壓器：

它采用：DSP 運算計量芯片+快速交流采樣技術+有效值校正技術+電流過零切換技術和快速補償穩壓

技術，將智能儀表、快速穩壓和故障診斷結合在一起，使產品一高可靠、智能化、高效、精密、節能。

是普通穩壓器理想的替代者。

3、ZSBW 系列-可控硅無觸點交流穩壓器：

更多科技元素的應用，使產品整體設計簡潔流暢、體積小、重量輕，實現了產品智能化，強大的功能性 在該產品上得到充分體現。不論是中文液晶顯示、智能化管理系統、異常事件記錄、穩壓參數任意設定、 溫控風機冷卻，還是智能化自動旁路、高低壓缺相、完善的通訊手段，每個環節我們都精益求精。

2.1 產品性能特點：

■ 運行可靠性 1、無機械傳動，無碳刷磨損，長壽命免維護，無故障工作時間大于 10 萬小時。

2、主核心器件可控硅模塊選用歐美國際知名品牌，原裝進口，保證了運行穩定性和可靠性。

3、微電腦（單片機）選用美國原裝進口，該器件為受控產品。

4、控制系統電源采用超隔離寬范圍穩壓供電，即便在電網電壓超高、極低或缺二相極惡劣的電網環境 下，穩壓器均可工作自如。 5、每臺穩壓器均安裝一組大通流量限壓型電涌防護模塊，能夠有效吸收電網內部電涌及外部感應雷擊 造成的瞬態過電壓，保證用電設備安全運行。

■ 技術先進性 1、十項專利技術，獨有知識產權，單補償加單自耦電路結構，無波形失真、無相位失真，負載適應性 強。

2、獨家選用 16 位微電腦作為穩壓器的控制核心，運算速度快、精度高，實現了智能控制。

3、獨家選用傳感器對模擬量采樣，直接計算交流真有效值，取消傳統多組電位器調整電路，提高了控 制精度及響應時間。

4、一塊控制板對三相電路進行統一控制，并對三個單相電路分別調整，電路簡潔集成化程度高

• 智能化控制功能
  1、
  全中文液晶顯示，實時反映穩壓器的運行參數。根據現場的使用環境，通過按鍵可靈活設定不同運行參 數，使用電設備工作于最佳運行狀態 2、黑匣子”功能：可記錄 256 個異常歷史事件，準確記錄發生時間、類型及詳細 參數，為快速排除故障提供詳實數據
  3、智能化自動旁路功能：當穩壓器某相出現故障時，輸入電壓在允許范圍內，故障相自動轉為旁路供 電，非故障相繼續穩壓輸出，保證供電連續性。

• 完善的保護功能

1、過壓、欠壓保護功能：當電源電壓嚴重偏離穩壓范圍時，切斷輸出并發出告警信號，當電網電壓正 常后具有自動恢復穩壓輸出功能。 2、過流及短路保護功能：用電設備發生嚴重過載經延時后切斷輸出，同時發出告警信號，發生短路時 則迅速切斷輸出。 3、缺相保護功能：電源缺相同時切斷三相輸出，并發出告警信號，電源正常后自動恢復穩壓輸出 4、錯相保護功能：供電電源相序不正確時，立即切斷穩壓輸出，同時發出告警信號。 5、延時輸出功能：當穩壓器初始接通電源或因電網斷電恢復正常時，穩壓器將延時5～10 秒后執行穩 壓輸出，保護用電設備不受沖擊性損壞 6、手動直通功能：當穩壓器需要檢修時，可手動切換到“直通“運行狀態，保證用電設備供電不中斷。 ■ 高效節能性 1、獨有的無限流器件專利技術，根除了附加損耗、降低溫升、減少負載效應，提高了效率。 2、變壓器鐵心選用優質硅鋼片，經特殊優化設計，損耗低效率高。三相穩壓器空載電流達到毫安級， 同行業領先 3、溫控風扇，節能降噪，延長使用壽命

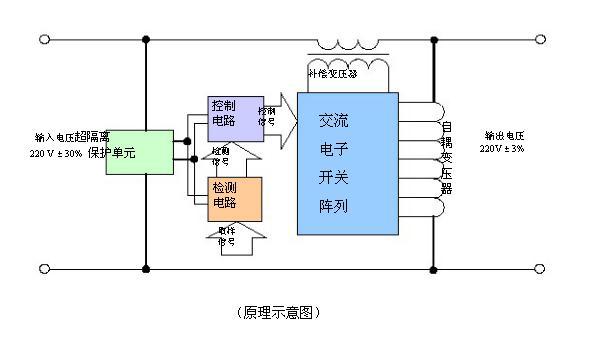

2.2 電氣原理圖：

本系統采用 16 位單片機構成控制核心，通過對輸入電壓 Ui 輸出電壓 Uo 及負載電流 IF 等信號的

精確采樣，A/D 轉換，由單片機做出智能判斷發出控制指令，通過雙向可控硅的導通組合以改變ΔU 的

極性及大小，實現對輸入電壓 Ui 補償，保持輸出電壓 Uo 穩定。原理圖如下

2.3、參數說明

■ PLK 系列 無觸點交流穩壓電源（80~200kVA）

備注：

1. 以上技術指標是在 cosφ=1 時測試；

2. 本公司產品規格不斷研發改進，規格若有變更，恕不另行通知
